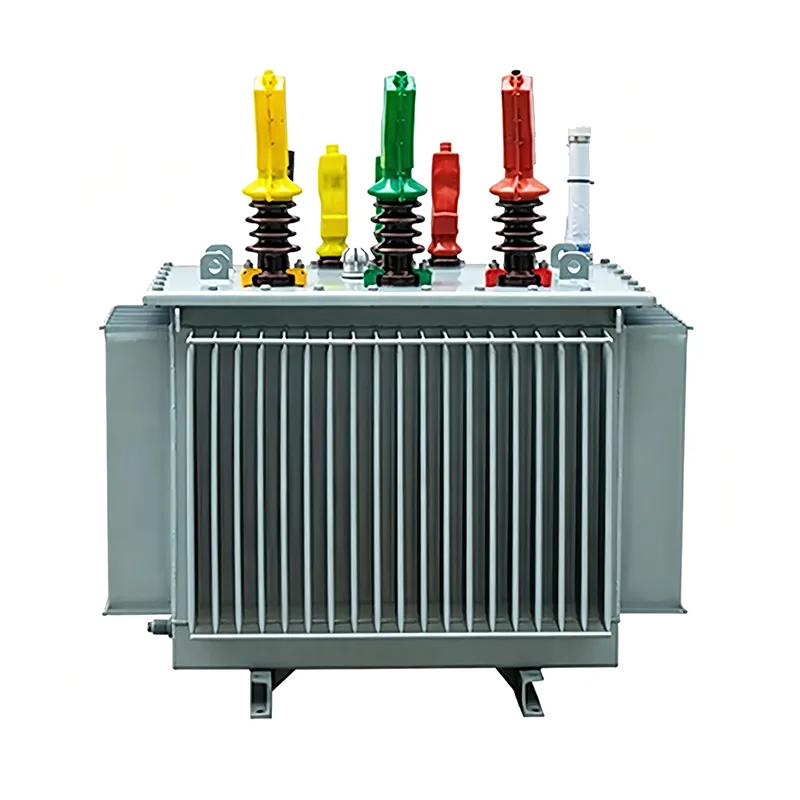

ترانسفورماتور پاور 2 MVA پایین آمدن

ترانسفورماتور پاور 2 MVA بادوام یوبیان توزیع برق قدرتمند، پایدار و ایمن را برای فضاهای داخلی، خارجی و عمومی فراهم می کند. هزینه عملیاتی کم، تولید گرمای کم و هزینه مالکیت کم آن را به انتخاب بسیاری از برنامه ها و شرکت ها تبدیل کرده است. طراحی محصور شده امکان نصب آن بر روی پایه بتنی را بدون نیاز به نرده های محافظ فراهم می کند.

الزامات نصب ترانسفورماتور کاهنده 2 مگا ولت آمپر:

(1) تمام اجزا و بدنه ترانسفورماتور قدرت 2 MVA باید به طور ایمن ثابت شوند.

(2) اتصالات الکتریکی باید در شرایط خوبی باشند. اتصال بین هادی های آلومینیومی و ترانسفورماتورها باید از اتصالات انتقال آلومینیوم مس استفاده شود.

(3) یک ترانسفورماتور گام به گام 2 MVA معمولاً با نقطه خنثی سیم پیچ ولتاژ پایین، پوشش و صاعقه گیر نوع شیر مشترک است. اتصال زمین باید قابل اطمینان باشد و سیم اتصال به زمین باید دارای یک نقطه اتصال قابل جدا شدن باشد.

(4) نباید مواد قابل اشتعال در مقابل درگاه اگزوز ضد انفجار ترانسفورماتور وجود داشته باشد.

(5) درهای اتاق ترانسفورماتور زیرزمینی، درهای بین اتاق ترانسفورماتور و اتاق تجهیزات توزیع و درهای بین اتاق ترانسفورماتور باید درهای نسوز باشند.

(6) ظرفیت واحد ترانسفورماتورهای غوطه ور روغنی نصب شده در ساختمان های مسکونی نباید از 400 کیلو ولت آمپر تجاوز کند.

(7) فاصله از پوسته ترانسفورماتور قدرت 2 MVA تا درب نباید کمتر از 1 متر باشد و فاصله تا دیوار نباید کمتر از 0.8 متر (یا 1.2 متر در صورت مجهز بودن به کلید عملیاتی) باشد.

(8) هنگام استفاده از تهویه طبیعی، کف اتاق ترانسفورماتور باید 1.1 متر بالاتر از کف فضای باز باشد.

(9) ترانسفورماتورهای کاهنده در فضای باز با ظرفیت بیش از 315 کیلو ولت آمپر را می توان روی قطب ها نصب کرد، در حالی که ترانسفورماتورهای با ظرفیت بیش از 315 کیلو ولت آمپر باید روی سکوها نصب شوند. هر دو سیم اولیه و ثانویه باید از سیم های عایق استفاده کنند. کف ترانسفورماتور نوع قطب باید حداقل 2.5 متر از سطح زمین و سیم های در معرض دید باید حداقل 3.5 متر از سطح زمین بالاتر باشد. ارتفاع سکوی ترانسفورماتور به طور کلی نباید کمتر از 0.5 متر، ارتفاع محفظه نباید کمتر از 1.7 متر، فاصله بین محفظه ترانسفورماتور و محفظه نباید کمتر از 1 متر باشد و فاصله بین سطح کار ترانسفورماتور و محفظه نباید کمتر از 2 متر باشد.

(10) باید واضح باشد "ایست، خطر ولتاژ بالا!" علائم روی درها و محفظه های اتاق ترانسفورماتور قدرت 2 MVA.

دامنه کاربرد

منظور عمومی، اماکن صنعتی، اتاق‌های برق، زیرزمین‌ها، کارخانه‌های تولیدی، کارخانه‌های فولاد، سکوهای دریایی، اماکن تجاری، اماکن نظامی، کارخانه‌های پردازش، سیستم‌های توزیع برق، تأسیسات عمومی، اماکن عمومی و غیره.
