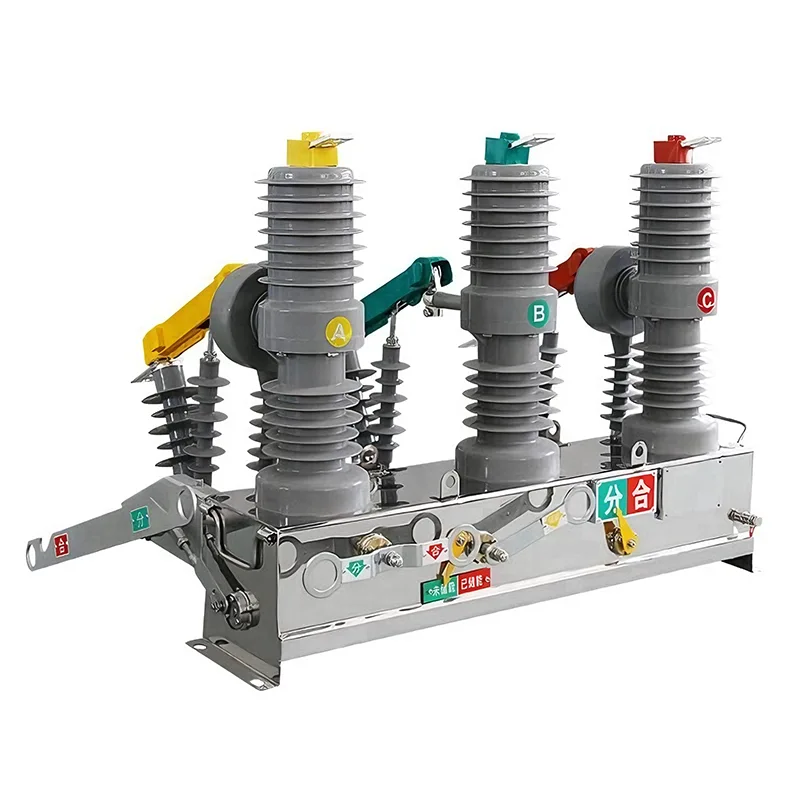

مدار شکن خلاء 11 کیلو ولت

در یوبیان، طراحی ما حول استاندارد 12 کیلو ولتی مدار شکن خلاء 11 کیلو ولت است که به طور جامع الزامات عملکرد شبکه برق 11 کیلو ولت را پوشش می دهد و بهینه می کند. برخلاف فناوری‌های قدیمی، این مدارشکن‌ها برای خاموش کردن قوس‌ها به محیطی با خلاء بالا متکی هستند و در نتیجه شبکه برق را تثبیت می‌کنند و ایمنی پرسنل را تضمین می‌کنند.

فناوری خلاء هسته را درک کنید

"خلاء" در مدار شکن خلاء 11 Kv به محیط داخل محفظه خاموش کننده قوس خلاء (معمولاً به عنوان بطری خلاء گفته می شود) اشاره دارد. این هسته اصلی سیستم است. خلاء به دلیل قدرت دی الکتریک (قابلیت عایق کاری) برتر در مقایسه با هوا یا روغن، می تواند به شکاف های تماس کوچک تری دست یابد و ولتاژهای بالا را تحمل کند.

هنگامی که مدار شکن خلاء 11 کیلوولت ما در حال کار است، جداسازی تماس در داخل محفظه خلاء دائمی مهر و موم شده رخ می دهد. به دلیل عدم وجود مولکول های گاز، تقریباً چیزی برای حفظ قوس وجود ندارد، بنابراین به جداسازی سریع گسل دست می یابد.

نقش محفظه خاموش کننده قوس خلاء در اطفاء قوس

فرآیند خاموش کردن قوس تجهیزات ما دقیق و آنی است. در اینجا طراحی ما برای اجرای اصل کار آن است:

1. جداسازی تماس: هنگامی که یک خطا تشخیص داده می شود، مخاطبین از هم جدا می شوند.

2. قوس بخار فلزی: با توجه به بخار فلز در مواد تماس، یک قوس به طور خلاصه تشکیل می شود.

3. انتشار سریع: با توجه به محیط خلاء، بخار فلز با سرعت بسیار سریع منبسط و منتشر می شود.

4. قطع کننده مدار عبور از صفر: هنگامی که جریان برای اولین بار از صفر عبور می کند، قوس به دلیل سرعت بازیابی سریعتر قدرت دی الکتریک نسبت به سرعت افزایش ولتاژ و احتراق مجدد قوس، خاموش می شود.

تفاوت بین کلیدهای مدار خلاء و قطع کننده مدارهای سنتی نفت / گاز

ما از جابه‌جایی به فناوری خلاء حمایت می‌کنیم زیرا مسئولیت‌های زیست‌محیطی و تعمیر و نگهداری مرتبط با قطع کننده‌های مدار قدیمی نفت یا گاز را حذف می‌کند. موارد زیر به مقایسه این موضوع می پردازند که چرا کلیدهای مدار سازگار با محیط زیست انتخاب بهتری برای زیرساخت های مدرن هستند.

مدار شکن خلاء (VCB) روغن / مدار شکن هوا

قابلیت خاموش کردن قوس: روغن خلاء متوسط/بالا (آب بندی شده) یا هوای فشرده

تعمیر و نگهداری: بسیار نادر (آب بندی مادام العمر) بالا (تعویض روغن، تماس های تمیز کردن)

خطر آتش سوزی: هیچ (بدون روغن و بدون SF6) زیاد (قابل اشتعال با روغن)

عمر مفید: طولانی (20-30 سال) کوتاه (پیری با استفاده)

اندازه: جمع و جور مدولار / حجیم

اثرات زیست محیطی: حفاظت از محیط زیست/خطر نشت روغن یا انتشار SF6

با استفاده از فناوری خلاء، مدار شکن خلاء 11 Kv ما نه تنها ایمن تر است، بلکه هزینه های عملیاتی را در کل چرخه عمر تجهیزات به طور قابل توجهی کاهش می دهد.

پارامترهای ولتاژ و جریان نامی

اگرچه این دستگاه ها در شبکه منبع تغذیه 11 کیلو ولت مستقر هستند، ولتاژ نامی مدار شکن خلاء 11 کیلو ولت برای اطمینان از حاشیه ایمنی لازم، 12 کیلو ولت است. جریان پیوسته نامی ظرفیت باری را که یک مدارشکن می تواند در طول کار معمولی تحمل کند را تعیین می کند. ما پیکربندی‌های انعطاف‌پذیری را برای برآوردن نیازهای بار خاص ارائه می‌کنیم:

جریان نامی 630A: مناسب برای فیدرهای توزیع استاندارد و بارهای صنعتی کوچک.

1250A تا 1600A: به طور خاص برای خطوط ورودی اصلی و ماشین آلات صنعتی سنگین طراحی شده است.

سفارشی سازی: مقادیر با رتبه بالاتر را می توان بر اساس پیکربندی های خاص تابلو برق ارائه کرد.

ظرفیت قطع اتصال کوتاه و انطباق

قطع ایمن عیوب حیاتی ترین عملکرد هر قطع کننده مدار خلاء است. مدار شکن خلاء 11 کیلوولت ما دارای ظرفیت قطع اتصال کوتاه 20 کیلو آمپر تا 31.5 کیلو آمپر است که توانایی پاک کردن فوری جریان های خطای بزرگ را بدون آسیب رساندن به تجهیزات پایین دست تضمین می کند.

ما به شدت به استانداردهای تولید جهانی پایبند هستیم. هر واحد مجهز به قطع کننده مدار خلاء (VCB) است که با استاندارد IEC 62271-100 مطابقت دارد و از ثبات عملکرد در بین غواصان اطمینان حاصل می کند.
