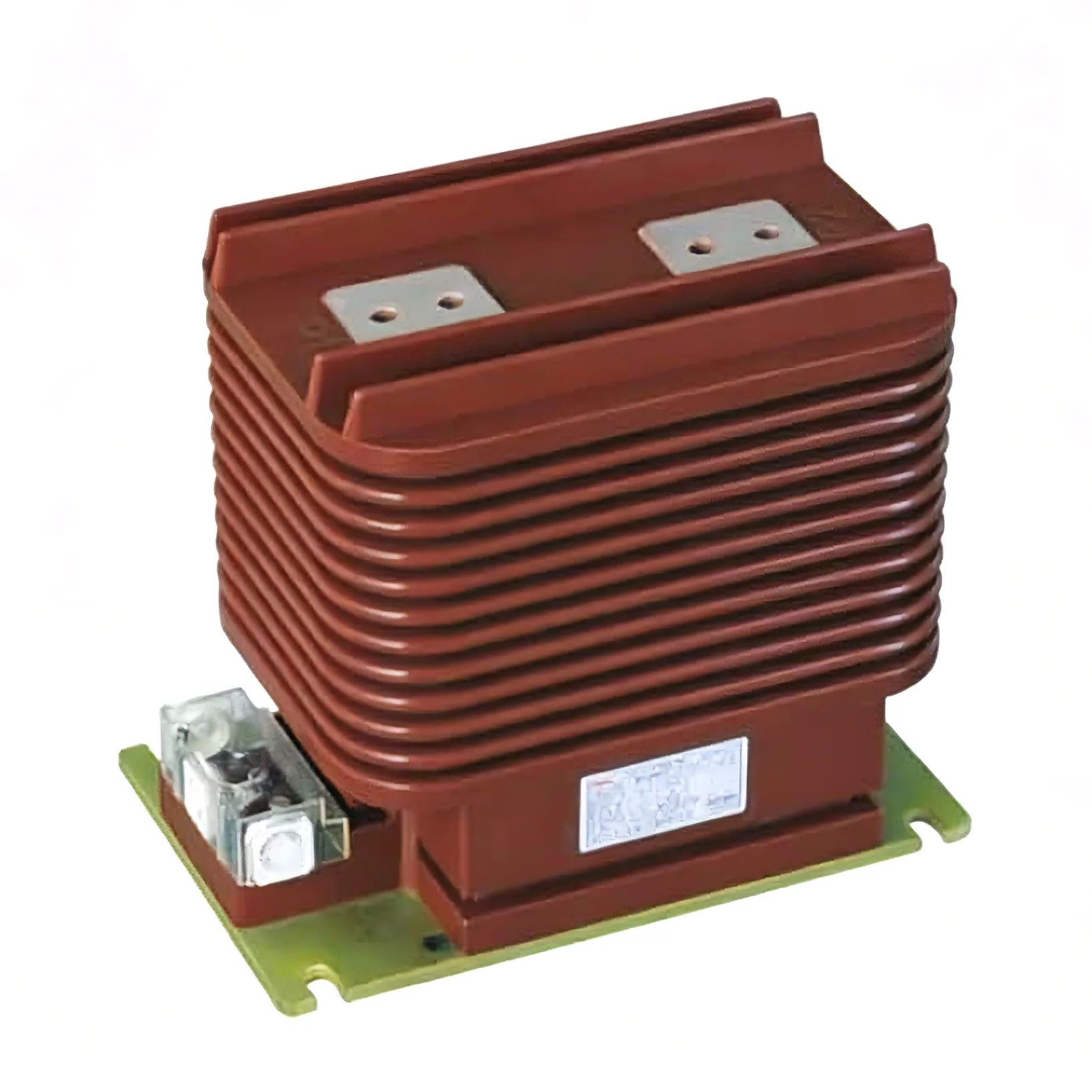

ترانسفورماتور جریان 24 کیلو ولت

ترانسفورماتور جریان 24 کیلوولت ساخت یوبیان یکی از اجزای مهم تابلو برق داخلی است. اگر از تابلو برق داخلی استفاده می کنید، محصول ما قطعا برای شما مناسب است و نقش مهمی در سیستم های الکتریکی مدرن ایفا می کند. این نه تنها جریان را اندازه گیری می کند، بلکه باید وظایف مهمی مانند نظارت بر انرژی و اطمینان از عملکرد روان رله های حفاظتی در سیستم های تک فاز و سه فاز AC را انجام دهد.

ویژگی ها

رزین اپوکسی علاوه بر خواص دی الکتریک، از استحکام مکانیکی عالی نیز برخوردار است. این ماده دارای استحکام کششی بالایی است، به این معنی که ترانسفورماتور جریان 24 کیلوولت می تواند تنش مکانیکی قابل توجهی را بدون تغییر شکل یا شکست تحمل کند. این کمک پایداری را در محافظت از اجزای داخلی ترانسفورماتور جریان در برابر نیروهای خارجی و ارتعاشات فراهم می کند.

ریخته گری رزین اپوکسی با ریختن رزین اپوکسی در قالب ها ساخته می شود و عایق بسیار ایمن برای ترانسفورماتورهای جریان ایجاد می کند. فرآیند ریخته گری همچنین یک لایه عایق یکنواخت و بدون درز را تضمین می کند و به طور موثر از خرابی و نشت الکتریکی جلوگیری می کند. علاوه بر این، عایق عوامل محیطی مانند رطوبت، گرد و غبار و مواد شیمیایی را مسدود می کند و حفاظت از اجزای داخلی را بیشتر می کند. این روش ساخت، کیفیت و قابلیت اطمینان قطعات ریخته گری را تضمین می کند و آن را به یکی از مواد عایق رایج در صنعت برق تبدیل می کند.

سیم‌های مسی معمولاً در سیم‌پیچ‌های ترانسفورماتورهای جریان 33 کیلوولت استفاده می‌شوند. این مواد دارای رسانایی و دوام مکانیکی بالایی هستند و می‌توانند سیگنال‌های جریان را در عین تحمل استرس عملیاتی به طور موثر انتقال دهند.

علاوه بر عملکرد، ترانسفورماتورهای جریان 33 کیلوولت یوبیان به دلیل تعهد به کیفیت و نوآوری نیز شناخته شده اند. این ویژگی های پیشرفته را ادغام می کند، تحت آزمایش های دقیق قرار می گیرد و استانداردهای صنعت را برآورده می کند.

جزئیات

طراحی ترانسفورماتورهای جریان برای اندازه گیری و حفاظت از تاسیسات توزیع فشار قوی نصب شده در داخل استفاده می شود

مقدار جریان ثانویه 5A یا 1A است که می تواند ترکیب شود. سطح دقت مدار اندازه گیری 0.2S، 0.2، 0.5S، 0.5، 1، 3 و دقت مدار حفاظتی 5P، 10P و PS می باشد. ترانسفورماتور سطح دقت مورد نیاز را در محدوده 25٪ تا 100٪ بار نامی برآورده می کند.

جریان کاری را به 120 درصد IN محدود کنید. طبق توافق بین سازنده و مشتری، مقادیر دیگری مانند 200% IN قابل ارائه است.

CT به عنوان یک ترانسفورماتور با سیم پیچ اولیه تک یا چندگانه ساخته می شود. آخرین ساختار این ترانسفورماتورهای جریان 24 کیلوولت نه تنها امکان سوئیچ در سمت ثانویه، بلکه در سمت اولیه را نیز فراهم می کند. کلید اصلی را می توان با اتصال دو جامپر به مدار با دو پیچ M12 به راحتی نصب کرد.

طراحی ترانسفورماتور جریان 24 کیلو ولت برای اندازه گیری و حفاظت از تاسیسات توزیع فشار قوی نصب شده در داخل استفاده می شود.

مقدار جریان ثانویه 5A یا 1A است که می تواند ترکیب شود. سطح دقت مدار اندازه گیری 0.2S، 0.2، 0.5S، 0.5، 1، 3 و دقت مدار حفاظتی 5P، 10P و PS می باشد. ترانسفورماتور سطح دقت مورد نیاز را در محدوده 25٪ تا 100٪ بار نامی برآورده می کند.
