ترانسفورماتور جریان 10 کیلو ولت

چرا ترانسفورماتور جریان 10 کیلوولت بادوام یوبیان "چشم" سیستم توزیع است؟ زیرا در سیستم توزیع 10 کیلوولت، ترانسفورماتورهای جریان اصلی ترین تجهیزات برای اطمینان از ایمنی و اندازه گیری دقیق شبکه برق هستند. آنها مانند "چشم" سیستم قدرت هستند که ولتاژ بالا و جریان زیاد را به نسبت ولتاژ پایین و جریان کوچک تبدیل می کنند و سیگنال های پایداری را برای اندازه گیری، حفاظت و نظارت ارائه می دهند.

آیا از انتخاب دشوار، کیفیت ناپایدار و تأخیر در عرضه مشکل دارید؟ آیا به ترانسفورماتور جریانی نیاز دارید که با تابلو برق 10 کیلوولت و واحد اصلی رینگ سازگار باشد و نیازهای اندازه گیری و حفاظت را برآورده کند؟ به ترانسفورماتور جریان 10 کیلوولت یوبیان نگاهی بیندازید، قطعاً انتظارات شما را برآورده می کند.

معرفی هسته محصول

2.1 تعریف محصول و نقش اصلی

ترانسفورماتور جریان 10 کیلوولت (CT) یک تجهیزات تبدیل جریان ولتاژ بالا مناسب برای سطح ولتاژ 10 کیلو ولت است که متعلق به یک نوع ترانسفورماتور الکترومغناطیسی است. عملکرد اصلی آن تبدیل جریان‌های بالا در سمت ولتاژ بالا (مانند 100A، 200A، 600A، و غیره) به جریان‌های ثانویه استاندارد 5A یا 1A با نسبت تبدیل ثابت، دستیابی به ایزوله الکتریکی بین سیستم‌های ولتاژ بالا و ولتاژ پایین، اندازه‌گیری مجدد انرژی و مدارهای حفاظتی، انرژی سنج و مدارهای حفاظتی مجدد است.

2.2 ساختار محصول و ویژگی های فنی

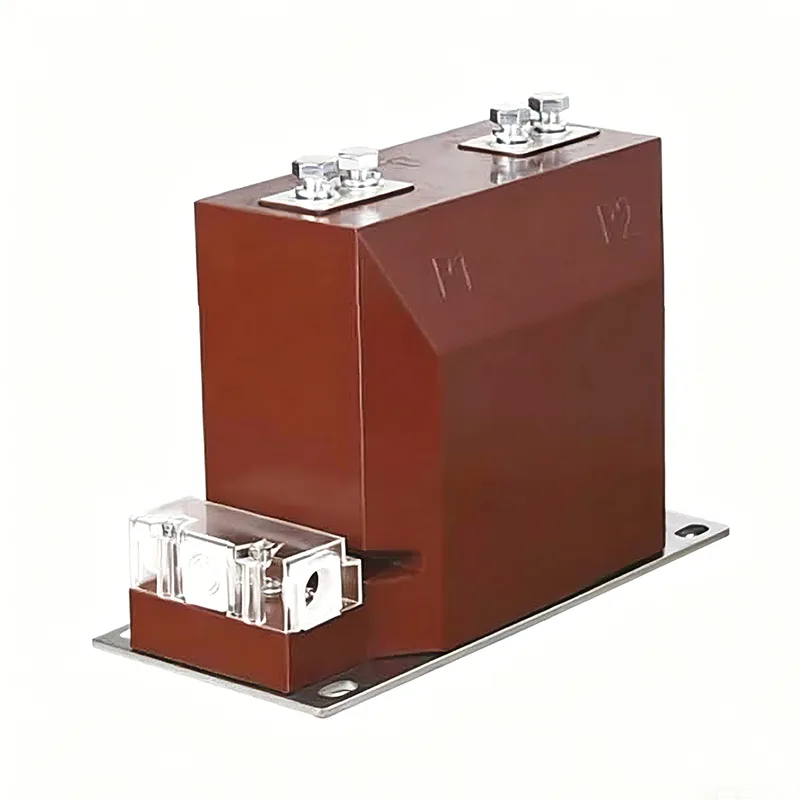

این ترانسفورماتور جریان 10 کیلو ولت از یک ساختار عایق ریخته گری کاملاً محصور رزین اپوکسی با پوسته رزین اپوکسی قهوه ای به عنوان بدنه استفاده می کند. پایانه های P1/P2 سیم پیچ اولیه با میله های مسی به بیرون هدایت می شوند و سیم پیچ ثانویه از طریق جعبه اتصال شفاف خروجی می شود. قسمت پایین مجهز به صفحه نصب فولاد ضد زنگ است که با اندازه نصب تابلو برق استاندارد سازگار است.

ساختار کاملاً ریخته شده بدون روغن است، فاقد شکاف هوا است، ضد رطوبت، ضد رسوب و ضد انفجار است و می تواند به طور پایدار در محیط های خشن از -40 ℃ تا +40 ℃ بدون نیاز به تعمیر و نگهداری روزانه عمل کند.

یوبیان از سطوح دقت چندگانه مانند 0.2S و 0.5 برای اندازه گیری، 5P10 و 10P10 برای حفاظت پشتیبانی می کند که نیازهای اندازه گیری و حفاظت را در سناریوهای مختلف برآورده می کند.

می تواند نسبت های مختلف مانند 5/5 ~ 3000/5A را سفارشی کند، مناسب برای مشخصات مختلف فعلی سیستم های توزیع 10 کیلوولت.

هسته آهنی از ورق های فولادی سیلیکونی با کیفیت بالا ساخته شده است، و طرح سیم پیچ معقول است، به طور موثر تاثیر مغناطیس باقی مانده را کاهش می دهد و دقت اندازه گیری را تحت تاثیر جریان بالا تضمین می کند.

طراحی ساختاری یکپارچه، اندازه جمع و جور، به طور مستقیم در تابلو برق 10 کیلو ولت، واحد اصلی حلقه و پست نوع جعبه نصب شده است که باعث صرفه جویی در فضای کابینت می شود.

مزایای اصلی محصول

از انتخاب مواد هسته آهنی، سیم پیچی تا ریخته گری رزین اپوکسی، هر فرآیند ترانسفورماتورهای جریان محافظ 10 کیلوولت به شدت از استاندارد ملی GB 1208-2006 "ترانسفورماتورهای جریان" پیروی می کند. قبل از خروج از کارخانه، 100٪ خطای نسبت تبدیل، خطای زاویه، ولتاژ مقاومت عایق، افزایش دما و سایر آزمایشات جامع برای جلوگیری از خروج محصولات غیرقابل صلاحیت از کارخانه انجام می شود.

برای شرایط کاری خاص مانند ارتفاع زیاد، رطوبت بالا و جریان بالا، سطوح عایق ویژه، نسبت تبدیل و ابعاد نصب را می توان برای برآورده کردن نیازهای شخصی مشتریان سفارشی کرد.

ترانسفورماتور جریان 10 کیلو ولت از رزین اپوکسی مرغوب و ورق های فولادی سیلیکونی وارداتی ساخته شده است که ضد پیری و مقاوم در برابر کرونا با عمر مفید بیش از 30 سال است و می تواند از نصب یکباره مادام العمر بهره مند شود.

سیم پیچ ثانویه با حفاظت از مدار باز طراحی شده است تا از ولتاژ بالا برای به خطر انداختن تجهیزات و ایمنی پرسنل، با رعایت مقررات ایمنی سیستم قدرت جلوگیری کند.

برنامه

اندازه‌گیری انرژی پست‌های 10 کیلوولت، اتاق‌های توزیع و پست‌های نوع جعبه داده‌های دقیقی را برای تسویه قبض برق فراهم می‌کند.

حفاظت در برابر جریان بیش از حد، حفاظت از شکست سریع و حفاظت دیفرانسیل تابلو برق 10 کیلوولت و واحد اصلی حلقه، خاموش شدن سریع را در صورت بروز خطاهای شبکه برق تضمین می کند.

نظارت بر زمان واقعی وضعیت عملکرد شبکه برق از طریق سیستم اتوماسیون شبکه توزیع و نظارت بر جریان شبکه هوشمند؛

سیستم توزیع برق 10 کیلوولت در کارخانه ها، معادن و مراکز داده، ایمنی برق تولید صنعتی را تضمین می کند.

سیستم متصل به شبکه 10 کیلوولت نیروگاه های فتوولتائیک و پروژه های برق بادی برای شرایط کاری ویژه تولید انرژی جدید مناسب است.

موارد قدرت و همکاری شرکت: قدرت کیفیت را ایجاد می کند، خدمات اعتماد را جلب می کند

شرکت ژجیانگ داهو الکتریک، آموزشی ویبولیتین یک شرکت حرفه ای تحقیق و توسعه، تولید و فروش ترانسفورماتور در چین است. این در منطقه صنعتی Xiangyang، شهر Yueqing، استان ژجیانگ، که به عنوان پایتخت لوازم الکتریکی در چین شناخته می شود، با حمل و نقل راحت و امکانات پشتیبانی صنعتی کامل، واقع شده است. تمرکز این شرکت بر روی تولید ترانسفورماتورهای جریان و ترانسفورماتورهای ولتاژ با سطوح ولتاژی مانند 10 کیلو ولت و 35 کیلوولت است. این شرکت دارای خطوط تولید ریخته گری رزین اپوکسی پیشرفته و یک آزمایشگاه تست جامع در چین است. این سیستم مدیریت کیفیت ISO9001 و سیستم مدیریت زیست محیطی ISO14001 را ایجاد کرده است. محصولات این شرکت تست و تاییدیه موسسات معتبر ملی را گذرانده و به بسیاری از کشورها و مناطق مانند آسیای جنوب شرقی، خاورمیانه و آفریقا صادر می شود.

این شرکت همیشه به فلسفه تجاری "پیشرو فناوری، مردم گرا" پایبند است، کیفیت محصول را به عنوان زندگی شرکت در نظر می گیرد، به طور مستمر در تحقیق و توسعه سرمایه گذاری می کند، به طور مداوم عملکرد محصول را بهینه می کند و راه حل های مقرون به صرفه تجهیزات نیرو را به مشتریان ارائه می دهد.
