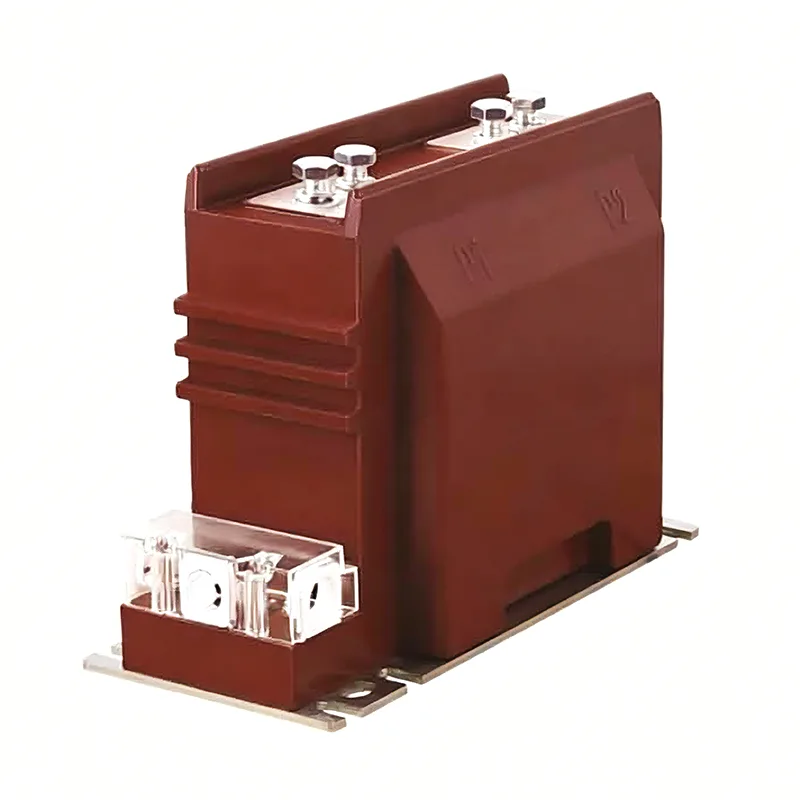

ترانسفورماتور جریان 11 کیلو ولت

ترانسفورماتور جریان 11 کیلوولت یوبیان با کیفیت بالا در تبدیل جریان و ایزولاسیون الکتریکی نقش دارد. جریان در خطوط تولید، تبدیل، انتقال، توزیع و مصرف برق بسیار متفاوت است و از چند آمپر تا ده ها هزار آمپر متغیر است. برای راحتی اندازه گیری، حفاظت و کنترل، تبدیل به جریان نسبتاً یکنواخت ضروری است. علاوه بر این، ولتاژ روی خط به طور کلی بالا است و اندازه گیری مستقیم بسیار خطرناک است. داهو الکتریک شما را برای خرید جدیدترین، پرفروش ترین، مقرون به صرفه و باکیفیت ترین ترانسفورماتورهای جریان 11 کیلو ولت به کارخانه ما دعوت می کند. ما مشتاقانه منتظر همکاری با شما هستیم.

مدل ترانسفورماتور جریان 11 کیلو ولت

حرف اول: L - ترانسفورماتور جریان

حرف دوم: الف - سبک دیواری. نوع ستون Z; نوع باسبار M; د - نوع چرخشی تکی. V - ساختار معکوس؛ ج - دنباله صفر

برای اهداف تشخیص زمین؛ W - ضد آلودگی; R - نوع سیم پیچ لخت

حرف سوم: Z - نوع ریخته گری رزین اپوکسی; ج - عایق سرامیکی; Q - محیط عایق گاز؛ W - ویژه حفاظت از میکرو کامپیوتر

حرف چهارم: B - با سطح حفاظت. ج - حفاظت دیفرانسیل; سطح D-D؛ Q - نوع پیشرفته؛ J - ZG پیشرفته

رقم پنجم: شماره سریال محصول سطح ولتاژ

مبنای انتخاب

ولتاژ نامی

ولتاژ نامی ترانسفورماتور جریان باید بیشتر از ولتاژ نامی خط نقطه نصب باشد.

نسبت تبدیل

همه باید آی سی جریان را بر اساس بار محاسبه کنند و نسبت ترانسفورماتور جریان را انتخاب کنند. مشخصات مختلفی برای نسبت جریان نامی سمت اولیه ترانسفورماتورهای جریان (مانند 20، 30، 40، 50، 75، 100، 150، 2 × a/C) وجود دارد و جریان نامی سمت ثانویه معمولاً 1A یا 5A است. در این میان، 2 × a/C نشان می دهد که دو نسبت جریان برای یک محصول وجود دارد که با تغییر روش سیم کشی قطعات اتصال محصول می توان به آن دست یافت. در صورت اتصال سری، نسبت جریان a/c و در صورت اتصال موازی، نسبت جریان 2 × a/C است. به طور کلی، انتخاب نسبت تبدیل جریان برای اندازه گیری ترانسفورماتورهای جریان باید اطمینان حاصل کند که جریان نامی I1n آنها کمتر از جریان بار در خط (یعنی آی سی محاسبه شده) نباشد. اگر جریان محاسبه بار در خط 350 آمپر باشد، نسبت تبدیل ترانسفورماتور جریان باید 400/5 انتخاب شود. برای اطمینان از دقت مورد نیاز ترانسفورماتور جریان 11 Kv که برای حفاظت استفاده می شود، می توان نسبت تبدیل را بزرگتر انتخاب کرد.

اصل انتخاب سطح دقت: سطح دقت ترانسفورماتور جریان مورد استفاده برای صورتحساب و اندازه گیری نباید کمتر از سطح 0.5 باشد. آمپرمتر مورد استفاده برای نظارت بر مقدار جریان بار در هر مدار ورودی و خروجی باید از ترانسفورماتورهای جریان سطح 1.0-3.0 استفاده کند. به منظور اطمینان از اینکه خطای دقت از مقدار مشخص شده تجاوز نمی کند، بار ثانویه (ولت آمپر) ترانسفورماتور جریان به طور کلی تأیید می شود و بار ثانویه ترانسفورماتور S2 از بار نامی S2n بیشتر نیست تا دقت انتخاب شده تضمین شود. فرمول تأیید صحت: S2 ≤ S2n.
