مدار شکن ولتاژ بالا Sf6

برای کلیدهای فشار قوی SF6، یوبیان معتقد است که گاز SF6 در حال حاضر بهترین ماده عایق است. گاز SF6 در کلیدهای مدار چگونه کار می کند؟ چرا تست الکتریکی کلیدهای مدار بسیار مهم است؟ اقدامات احتیاطی برای دست زدن به گاز SF6 هنگام کار با کلیدهای مدار گاز SF6 چیست؟ لطفاً برای آگاهی از همه این مسائل و اطلاعات بیشتر به خواندن ادامه دهید.

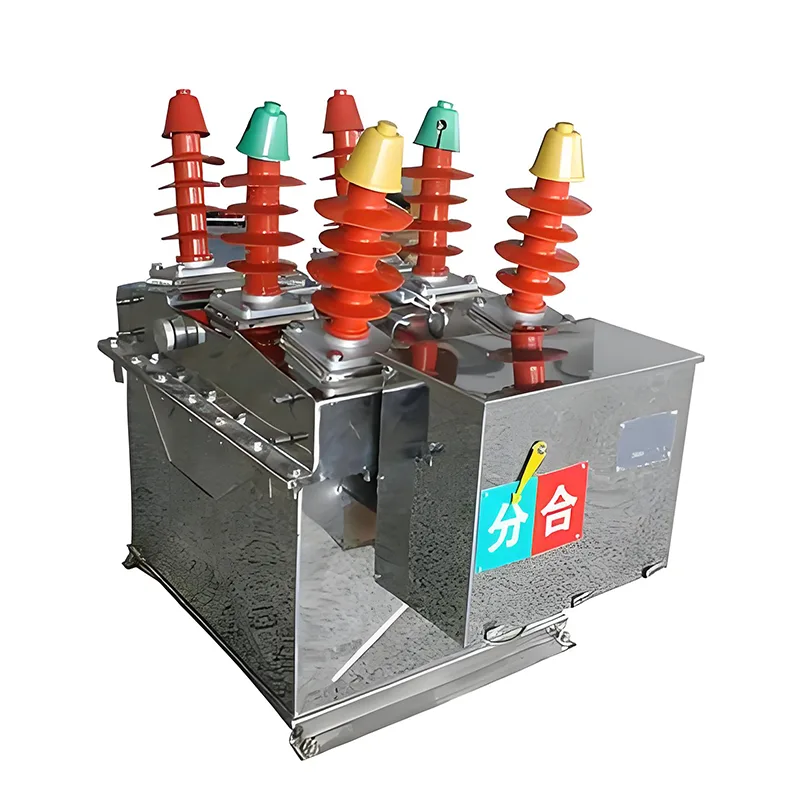

قطع کننده مدار ولتاژ بالا SF6 بادوام یوبیان یک تجهیزات انتقال فشار قوی AC 50Hz/60Hz سه قطبی/تک قطبی است که برای تقسیم جریان نامی، جریان خطا یا خطوط تبدیل، و همچنین حفاظت، کنترل و عملکرد سیستم های انتقال و توزیع استفاده می شود. این می تواند به عملیات باز و بسته شدن و باز کردن سریع خودکار دست یابد. این قطع کننده مدار جدیدترین اصول طراحی را اتخاذ می کند و دارای ویژگی های ساختار ساده، اندازه کوچک، مصرف برق کم، مصرف انرژی کم، قابلیت اطمینان بالا، نصب آسان و صدای کم است. این یک نسل جدید از کلیدهای ولتاژ بالا SF6 است که توسط شرکت ما ساخته شده است.

محیط استفاده

1. دمای محیط: -40 ℃ تا +50 ℃

2. میانگین روزانه رطوبت نسبی هوای محیط ≤ 95%، متوسط ​​≤ 90%

3. فشار باد: ≤ 700Pa

4. ارتفاع: ≤ 3000 متر

5. شدت زلزله: از 9 درجه بیشتر نباشد.

6. سطح آلودگی هوا: سطح III.

ساختار

قطع کننده مدار SF6 با ولتاژ بالا از اصل خود شکستن استفاده می کند، قطر و وزن سیلندر فشار را به میزان قابل توجهی کاهش می دهد، قدرت عملیاتی را کاهش می دهد و نصب مکانیزم فنری را به واقعیت تبدیل می کند. سه قطع کننده مدار تک قطبی بر روی مکانیزم فنری متشکل از سه براکت نصب شده است که می تواند در یک قطب کار کند یا به اتصال الکتریکی سه قطبی دست یابد. مکانیزم فنر در کنار براکت نصب می شود و سیستم کنترل الکتریکی در داخل بدنه قرار می گیرد. قسمت بالایی بدنه یک قطع کننده مدار تک قطبی با یک شکستگی تک قطبی، ستون وسط بدنه سرامیکی و قسمت پایینی یک عنصر آب بندی، فنر شکسته و بافر است.

سوالات متداول

زمینه های کاربرد گاز SF6 چیست؟

گاز SF6 معمولاً به عنوان ماده عایق الکتریکی و حرارتی در سیستم های انتقال و توزیع فشار متوسط ​​و بالا استفاده می شود.

این موارد عبارتند از:

مدار شکن

دستگاه سوئیچ

ترانسفورماتورهای برق، ولتاژ و جریان

مدار عایق گاز

خازن

چرا SF6 عایق ترجیحی برای کلیدهای مدار و تابلو برق است؟

SF6 می تواند به طور موثر قوس ایجاد شده در هنگام اتصال یا قطع شدن مدار را خاموش کند. همچنین دارای رسانایی حرارتی بسیار بالایی است، به خصوص در دماهای بالا، که باعث می شود در اتلاف گرما نسبت به هوا، نیتروژن یا سایر دی الکتریک ها موثرتر باشد.
