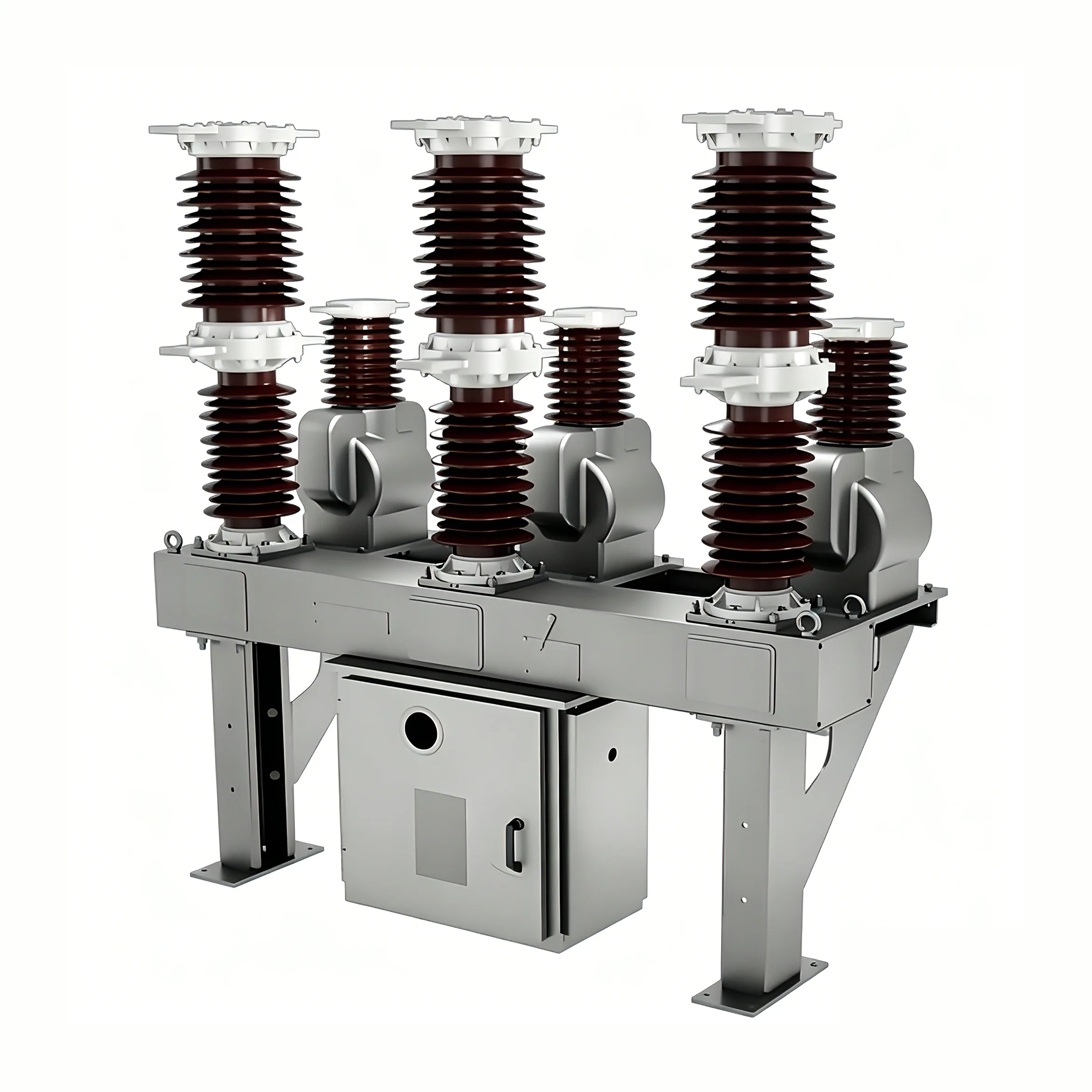

Recloser سوئیچ 40.5kv

کلید قطع کننده 40.5kv (که از این به بعد "مدارشکن" نامیده می شود) نسل جدیدی از قطع کننده مدار خلاء فضای باز است که توسط Youbian با معرفی فناوری پیشرفته خارجی و ترکیب آن با ویژگی های صنعت برق چین توسعه یافته است. به طور عمده برای سیستم های توزیع در فضای باز 10-35 کیلو ولت در شبکه های برق شهری و روستایی استفاده می شود. همراه با اعمال جریان بار، جریان اضافه بار و جریان اتصال کوتاه، می توان از آن در موقعیت های مشابه دیگر نیز استفاده کرد.

محیط کار

دمای محیط: -40 ℃ تا 85 ℃

اختلاف دمای روزانه: 25 ℃

ارتفاع: ≤ 2000 متر

سرعت باد بیش از 35 متر بر ثانیه نیست

بدون لرزش با شدت معمولی

بدون گازها یا مواد خورنده قوی (مانند اسیدها، قلیاها، لجن و غیره)

سطح آلودگی: IV

دمای شارژ: -40 ℃ تا 85 ℃

ویژگی ها

Recloser سوئیچ 40.5kv یک محصول طراحی پیشرفته است که مطابق با استانداردهای ANSI/IEC است، مجهز به محرک مغناطیسی، دستگاه روشن/خاموش (نوع RCWE ACR دستگاه بسته شدن دستی ندارد)، 3 سنسور جریان، حداکثر 3 سنسور ولتاژ، و عملکردهای بیشتری مانند منحنی حفاظتی (قابل برنامه ریزی)، پروتکل قابل برنامه ریزی، نرم افزار کنترل ارتباطی، نرم افزار کنترلی برنامه کامپیوتری (A) و غیره، و از کنترلر RWK352 استفاده می کند.

ریکلوزر سوئیچ 40.5kv یک ریکلوزر عایق جامد است که با لاستیک سیلیکون روکش شده است و از آب بندی گاز SF6 استفاده نمی کند. این ریکلوزر دارای فاصله خزش بالا و سطح عایق بالاتر، مناسب برای سیستم های تا سطح 42 کیلو ولت، BIL200 کیلوولت است.

Recloser سوئیچ 40.5kV برای سه فاز AC 50/60Hz با ولتاژ نامی 40.5kV طراحی شده است و برای تابلو برق فشار قوی در فضای باز مناسب است. به طور عمده در شبکه های برق شهری و روستایی، پست ها و سیستم های توزیع شرکت های صنعتی و معدنی برای قطع جریان بار، جریان اضافه بار و جریان اتصال کوتاه استفاده می شود. با توجه به عملکرد ویژه کلیدهای خلاء، آنها به ویژه برای کاربردهایی که نیاز به عملکرد مکرر و اصلاح بدون روغن دارند، مناسب هستند.

این مدل از مدار شکن از ساختار سه فاز جدا شده قطب استفاده می کند تا اطمینان حاصل شود که خطاهای تک فاز باعث اتصال کوتاه سه فاز نمی شوند. محفظه خاموش کننده قوس خلاء در داخل آستین های عایق هر فاز قرار دارد و خطر خطاهای اتصال کوتاه ناشی از تراکم را از بین می برد. عایق خارجی سوئیچ شکن 40.5kv از رزین اپوکسی خارجی یا مواد لاستیکی سیلیکونی وارداتی ساخته شده است که دارای آب گریزی عالی و عملکرد ضد رسوب می باشد و آن را برای محیط های بیرونی با نیازهای مقاومت در برابر آب و هوای بالا و شرایط عملیاتی سخت مناسب می کند. کلید مدار دارای ساختار کلی جمع و جور است، منطقه کوچکی را اشغال می کند، سبک وزن است و نصب آن آسان است. داخل جعبه با روغن ترانسفورماتور پر شده است، اما حاوی گاز هگزا فلوراید گوگرد نیست، که الزامات تبدیل بدون روغن و حفاظت از محیط زیست را برآورده می کند.

استانداردهای محصول

این مدار شکن با استانداردهای زیر مطابقت دارد: GB1984: قطع کننده های مدار ولتاژ بالا; GB/T11022: الزامات فنی عمومی برای کلید ولتاژ بالا و تجهیزات کنترل. JB3855:3.6~40.5kV مدارشکن مدار خلاء ولتاژ بالا AC فضای باز DL/T403:12~40. مشخصات فنی برای سفارش قطع کننده مدار ولتاژ بالا AC 5 کیلوولت AC IEC56: قطع کننده مدار ولتاژ بالا AC
