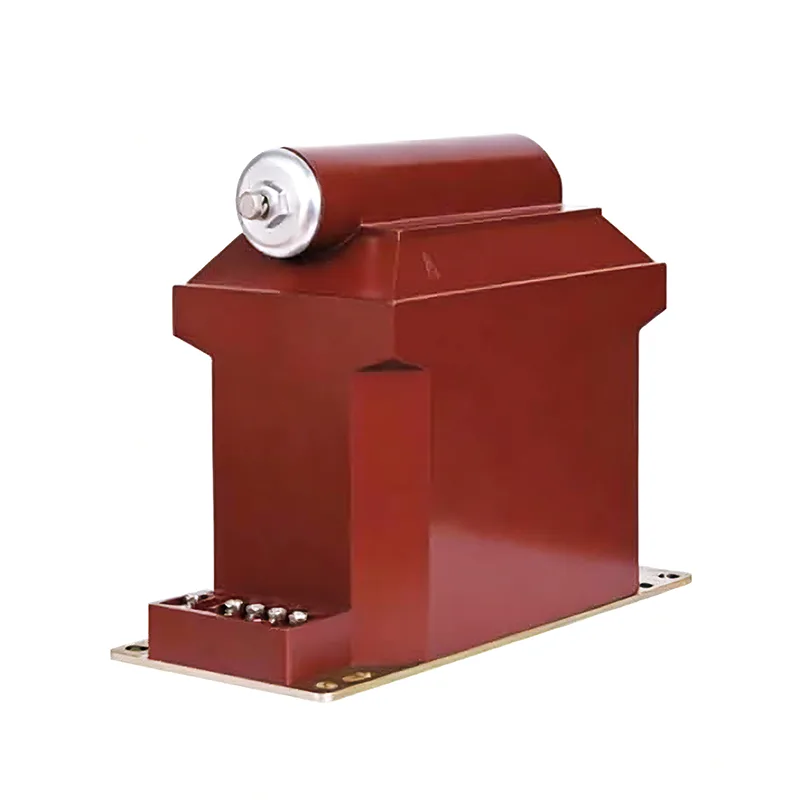

ترانسفورماتور ولتاژ 33 کیلو ولت

ترانسفورماتور ولتاژ 33 کیلو ولت بادوام یوبیان از تکنیک های سیم پیچ و محافظ مخصوص سیم پیچ های اولیه و ثانویه برای بهبود توزیع تنش ولتاژ استفاده می کند. هر سیم پیچ به دقت با فیلم پلی استر عایق بندی شده است تا دی الکتریک بالایی بین لایه ها ایجاد کند. ساختار سیم پیچ تکمیل شده و هسته آهنی حلقه دوتایی را روی قاب پشتیبانی جمع کنید.

موارد احتیاط

1. ترانسفورماتور ولتاژ 1.33 کیلو ولت قبل از راه اندازی باید طبق موارد تعیین شده در آیین نامه مورد آزمایش و بازرسی قرار گیرد. به عنوان مثال، اندازه گیری قطبیت، گروه اتصال، لرزش عایق، توالی فاز هسته ای و غیره.

2. سیم کشی ترانسفورماتور ولتاژ باید از صحت آن اطمینان حاصل کند. سیم پیچ اولیه باید موازی با مدار آزمایش شده و سیم پیچ ثانویه باید به موازات سیم پیچ ولتاژ ابزار اندازه گیری متصل، دستگاه حفاظت رله یا دستگاه اتوماتیک متصل شود. در عین حال باید به صحت قطبیت توجه کرد.

3. ظرفیت بار متصل به سمت ثانویه ترانسفورماتور ولتاژ 33 کیلو ولت باید مناسب باشد و بار متصل به سمت ثانویه ترانسفورماتور ولتاژ نباید از ظرفیت نامی آن بیشتر شود، در غیر این صورت خطای ترانسفورماتور را افزایش داده و دستیابی به دقت اندازه گیری را با مشکل مواجه می کند.

4. اتصال کوتاه در سمت ثانویه ترانسفورماتور ولتاژ 4.33 کیلوولت مجاز نیست. به دلیل امپدانس کم داخل ترانسفورماتور ولتاژ، در صورت اتصال کوتاه مدار ثانویه، جریان زیادی ایجاد می شود که به تجهیزات ثانویه آسیب وارد می کند و حتی ایمنی شخصی را به خطر می اندازد. ترانسفورماتورهای ولتاژ می توانند به فیوزهایی در سمت ثانویه مجهز شوند تا از آسیب های ناشی از اتصال کوتاه جانبی ثانویه محافظت کنند. در صورت امکان، فیوزها نیز باید در سمت اولیه نصب شوند تا شبکه برق فشار قوی را از به خطر انداختن ایمنی سیستم اولیه به دلیل نقص در سیم پیچ فشار قوی ترانسفورماتور یا سیم های سربی محافظت کند.

5. برای اطمینان از ایمنی افراد در تماس با وسایل اندازه گیری و رله ها، سیم پیچ ثانویه ترانسفورماتور ولتاژ باید دارای نقطه اتصال به زمین باشد. زیرا پس از اتصال به زمین، هنگامی که عایق بین سیم پیچ اولیه و ثانویه آسیب می بیند، می تواند از به خطر افتادن ولتاژ بالا ایمنی شخصی در ابزار و رله جلوگیری کند.

6. طرف ثانویه ترانسفورماتور ولتاژ نباید اتصال کوتاه داشته باشد.

برای عایق کاری و حفاظت، این جزء به طور خودکار تحت فشار خلاء به رزین اپوکسی سیکلوآلیفاتیک آبگریز (HCEP) ریخته می شود. مواد HCEP دارای خط سیر قوس عالی، مقاومت در برابر ازن و اشعه ماوراء بنفش است، در حالی که قدرت فیزیکی را حفظ می کند. خواص سطح آبگریز HCEP عملکرد بسیار قابل اعتماد آن را در محیط های مرطوب، مرطوب یا آلوده تضمین می کند.

قابل استفاده برای خطوط توزیع 35 کیلوولت، معادن زغال سنگ، نیروگاه ها، راه آهن و کارخانه ها.

ترانسفورماتور ولتاژ 33 کیلو ولت به شدت با IEC60044-2 مطابقت دارد. IEC 61869-1، 3، ANSI/IEEE C57.13.

کاربرد

راه آهن، معادن زغال سنگ، متر برق، نیروگاه، کنتور انرژی الکتریکی، نیروگاه، تابلو برق فشار متوسط، شرکت های نفت و گاز، جعبه توزیع برق، سیستم توزیع برق، کابینت عایق هوا، کابینت شبکه حلقه، ابزار اندازه گیری، دفتر برق، تجزیه و تحلیل ولتاژ متوسط، برق صنعتی و کیفی

ویژگی

وزن: 50 کیلوگرم؛

عمر مفید: 30 سال؛

مواد: رزین اپوکسی (HCEP)؛

ولتاژ نامی تا 36 کیلو ولت؛

سطح دقت: 0.2 0.5 6P 3P;

برنامه داخلی 33KV 35KV 36KV;

طراحی ترانسفورماتور ولتاژ تک قطبی؛

خروجی حرارتی محدود (VA): 300VA/600VA;

ساختار معقول، ساختار محکم؛

نسبت ولتاژ نامی: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

سطح عایق درجه بندی پایه (BIL) تا 200 کیلوولت؛

مقاومت عالی در برابر اتصال کوتاه و حرارت؛
