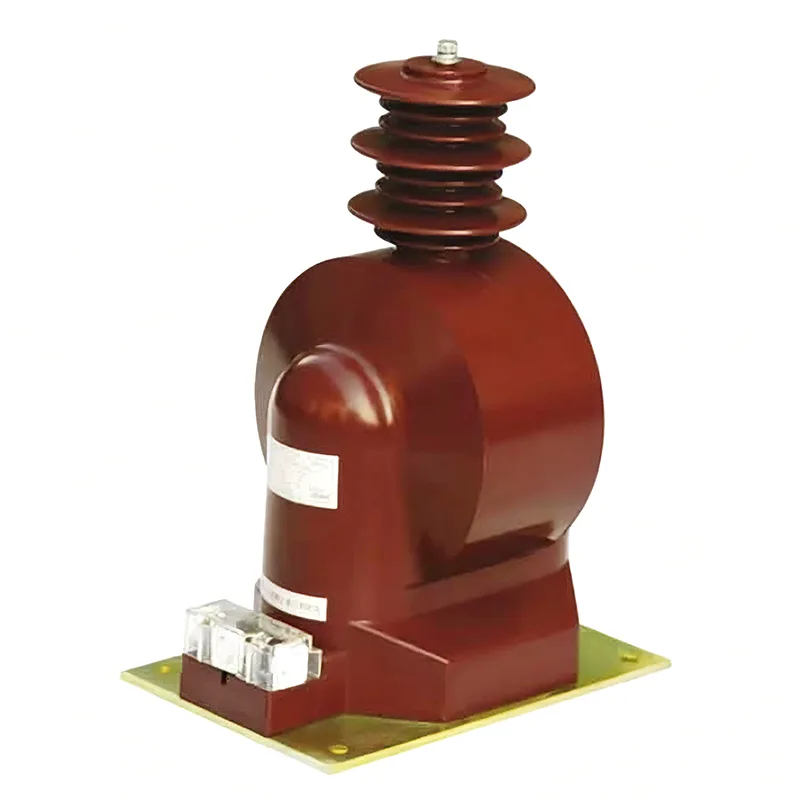

ترانسفورماتور ولتاژ 35 کیلو ولت

یوبیان به عنوان تولید کننده ترانسفورماتورهای ولتاژ 35 کیلو ولت با کیفیت بالا، می تواند در مواقعی که در انتخاب مشکل دارید یا تصمیمی ندارید، ترانسفورماتورهای ولتاژ را از کارخانه ما خریداری کنید. ما یک تولید کننده با سالها تجربه، تجهیزات کامل و تیمی هستیم که همه مشکلات را برای شما حل می کنیم.

ویژگی های ساختاری ترانسفورماتورهای ولتاژ چیست؟

1) ترانسفورماتور ولتاژ غوطه ور در روغن

ترانسفورماتورهای ولتاژ غوطه ور روغنی به دو دسته تک مرحله ای و سری تک مرحله ای تقسیم می شوند. نوع تک مرحله ای را می توان برای سطوح ولتاژ 220 کیلو ولت و کمتر استفاده کرد، در حالی که نوع سری را می توان برای تمام سطوح ولتاژ 66 کیلو ولت و بالاتر استفاده کرد. سیم‌پیچ‌های اولیه و ثانویه از نوع تک‌مرحله‌ای بر روی یک هسته آهنی مشترک، با عایق درجه‌بندی نشده، پیچیده می‌شوند و تبدیل انرژی از طریق کوپلینگ مغناطیسی حاصل می‌شود. نوع آبشاری شامل چند سیم پیچ اولیه با تعداد دور یکسان است که روی یک هسته آهنی با نصف تعداد سیم‌پیچ‌ها مونتاژ شده و از بالا به پایین مرتب شده و بین ولتاژ بالا و زمین وصل شده‌اند.

2) ترانسفورماتور ولتاژ عایق گاز SF6

ترانسفورماتور ولتاژ عایق گاز SF6 از پوشش، آستین عایق، هسته آهنی، سیم پیچ اولیه و ثانویه و لوازم جانبی نصب تشکیل شده است. سیم پیچ اولیه به طور کلی از یک سیم پیچ لایه ای شکل بتکده استفاده می کند و به صورت درجه بندی شده پیچیده می شود. سیم‌پیچ ثانویه یک سیم‌پیچ لایه‌ای است که به هسته آهنی نزدیک می‌شود، که معمولاً یک هسته آهنی دو ستونه تک فاز است. ترانسفورماتورهای ولتاژ عایق گاز SF6 را می توان با GIS مطابقت داد یا به عنوان ترانسفورماتورهای ولتاژ عایق گاز SF6 مستقل استفاده کرد.

روش های سیم کشی ترانسفورماتورهای ولتاژ چیست؟

1) سیم کشی تک فاز معمولاً در سیستم های جریان زمین بالا برای تعیین اینکه آیا ولتاژ یا هماهنگ سازی در خط وجود ندارد استفاده می شود. هر یک از فازها را می توان وصل کرد، اما معیار دیگر استفاده از فاز مربوطه ولتاژ شین است.

2) ترانسفورماتور ولتاژ متصل بین دو فاز ولتاژ عمدتاً در سیستم‌های اتصال زمین با جریان کوچک استفاده می‌شود تا مشخص شود که خط بدون ولتاژ یا سنکرون است، زیرا سیستم‌های جریان زمین کوچک امکان اتصال زمین تک فاز را می‌دهند. اگر فقط از یک ترانسفورماتور ولتاژ تک فاز به زمین استفاده شود، اگر ترانسفورماتور ولتاژ دقیقاً در فاز زمین باشد و ولتاژ زمین اندازه‌گیری شده آن فاز صفر باشد، بررسی اینکه آیا خط تحت ولتاژ نیست، غیرممکن است. اگر اشتباه قضاوت شود، ممکن است باعث بسته شدن غیر همزمان شود

در سیم کشی ترانسفورماتورهای جریان باید به موارد زیر توجه کرد

1) سمت ثانویه ترانسفورماتور ولتاژ 35 کیلوولت نباید در حین استفاده مدار باز باشد. هنگام جداسازی ابزارها یا رله ها در حین استفاده، طرف ثانویه باید از قبل اتصال کوتاه داشته باشد. در هنگام نصب، سیم کشی باید قابل اعتماد باشد و نصب فیوز در سمت ثانویه مجاز نیست.

2) طرف ثانویه باید دارای یک سر زمین باشد. جلوگیری از آسیب عایق در دو طرف اولیه و ثانویه و جلوگیری از ورود ولتاژ بالا به سمت ثانویه و به خطر افتادن ایمنی شخصی و تجهیزات.

3) هنگام سیم کشی به قطبیت توجه کنید. پایانه های قطبی در دو طرف اولیه و ثانویه ترانسفورماتور جریان با حروف نشان داده می شوند.

4) سمت اولیه به صورت سری در مدار و رله جانبی ثانویه یا ابزار اندازه گیری به صورت سری متصل می شود.
